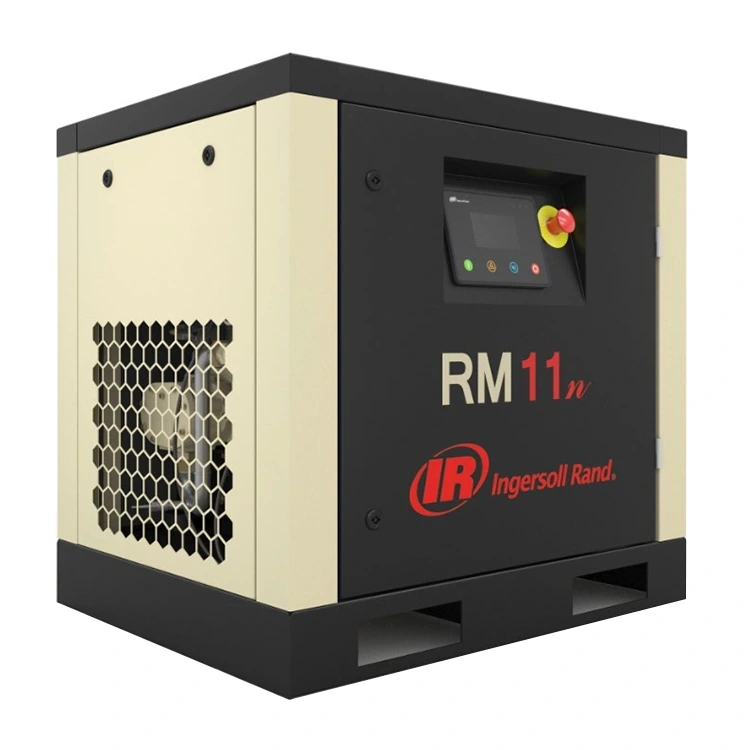

DECHUAN మా ఫ్యాక్టరీ ఫ్లోర్ నుండి నేరుగా డైరెక్ట్-డ్రైవ్ ఎయిర్ సిస్టమ్‌లను కొనుగోలు చేయాలనుకునే పారిశ్రామిక ప్లాంట్ ఇంజనీర్ల కోసం తక్కువ-శక్తి RM స్క్రూ ఎయిర్ కంప్రెసర్‌ను తయారు చేస్తుంది. 7 kW నుండి 22 kW శక్తి శ్రేణులలో పనిచేస్తూ, ఈ పారిశ్రామిక యూనిట్ కిలోవాట్‌కు 11% అధిక వాల్యూమెట్రిక్ డిస్‌ప్లేస్‌మెంట్ అందించడానికి అసమాన రోటర్ జ్యామితిని ఉపయోగిస్తుంది. ఇది బేస్‌లైన్ ఎలక్ట్రికల్ వినియోగాన్ని 12% నుండి 30% వరకు తగ్గిస్తుంది, అయితే అంతరాయం లేని 24/7 అసెంబ్లీ లైన్ ఆపరేషన్‌ల కోసం డౌన్‌స్ట్రీమ్ ల్యూబ్ క్యారీఓవర్ ఖచ్చితంగా 3–5 ppm కంటే తక్కువగా ఉంటుంది.
విశ్వసనీయ చైనా తయారీదారుగా,డెచువాన్నిరంతర గాలి ఉత్పత్తిలో విద్యుత్ వ్యర్థాలను తొలగించడంలో ఫెసిలిటీ ఆపరేటర్లకు సహాయం చేయడానికి తక్కువ-శక్తి RM స్క్రూ ఎయిర్ కంప్రెసర్‌ను అందిస్తుంది. V-షీల్డ్ ప్లేన్-సీల్డ్ O-రింగ్ టెక్నాలజీని సమగ్రపరచడం ద్వారా, అంతర్గత ద్రవ వ్యవస్థ కఠినమైన ఉష్ణ ఒత్తిడిలో కూడా నిర్మాణాత్మక ఒత్తిడి లీక్‌లను నివారిస్తుంది.
ఈ లో-ఎనర్జీ RM స్క్రూ ఎయిర్ కంప్రెసర్ థ్రెడ్ ఫిట్టింగ్‌లను V-షీల్డ్ ఫ్లాట్-ఫేస్ O-రింగ్ ఫ్లాంజ్ కప్లింగ్స్‌తో 70 షోర్ A విటాన్ సీల్స్‌తో భర్తీ చేస్తుంది.
సంభోగం ముఖాలను వక్రీకరించకుండా చమురు మార్పుల సమయంలో ఫ్లాంజ్ కప్లింగ్‌లను విడదీయవచ్చు మరియు తిరిగి టార్క్ చేయవచ్చు.
O-రింగ్ సీట్లు 13 బార్ వర్కింగ్ ఒత్తిళ్లు మరియు తీవ్రమైన వైబ్రేషన్‌లో సీల్ సమగ్రతను నిర్వహిస్తాయి.
బహుళ-దశల గాలి-చమురు విభజన 3-5 ppm కంటే తక్కువ చమురు క్యారీఓవర్‌ను పరిమితం చేస్తుంది, ఎయిర్ టూల్ సీల్‌లను దిగువకు భద్రపరుస్తుంది.
| మోడల్ |
రేట్ చేయబడిన శక్తి
kW
|
గరిష్ట ఒత్తిడి
బార్గ్
|
ఎయిర్ డెలివరీ (FAD*)
m³/min-50Hz
|
మొత్తం డైమెన్షన్ (L x W x H)
మి.మీ
|
బరువు
కిలో
|
| i ప్రామాణిక యూనిట్ పనితీరు | |||||

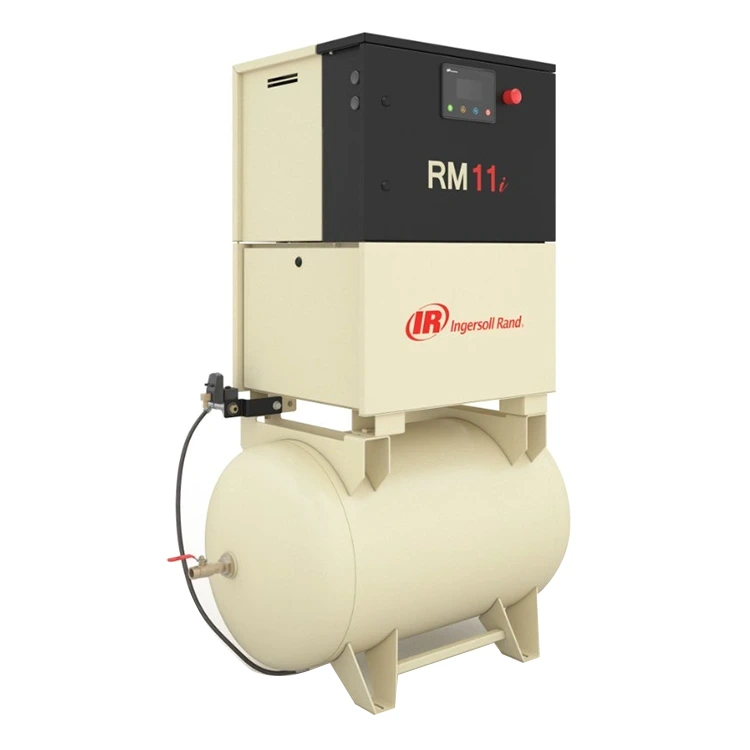

| RM7i_A | 7.5 | 7.5 | 1.22 | 716 x 677 x 1061 | 222 |
| 8.5 | 1.14 | ||||
| 10 | 1.00 | ||||
| 12.5 | 0.81 | ||||
| RM11i_A | 11 | 7.5 | 1.69 | 225 | |
| 8.5 | 1.58 | ||||
| 10 | 1.41 | ||||
| 12.5 | 1.23 | ||||
| RM15i_A | 15 | 7.5 | 2.50 | 984 x 1017 x 1065 | 465 |
| 8.5 | 2.40 | ||||
| 10 | 2.07 | ||||
| 12.5 | 1.70 | ||||
| RM18i_A | 18.5 | 7.5 | 3.10 | 993 x 1020 x 1118 | 509 |
| 8.5 | 3.00 | ||||
| 10 | 2.61 | ||||
| 12.5 | 2.15 | ||||
| RM22i_A | 22 | 7.5 | 3.70 | 524 | |
| 8.5 | 3.41 | ||||
| 10 | 3.08 | ||||
| 12.5 | 2.72 | ||||
| మోడల్ |
రేట్ చేయబడిన శక్తి
kW
|
గరిష్ట ఒత్తిడి
బార్గ్
|
ఎయిర్ డెలివరీ (FAD*)
m³/నిమి
|
మొత్తం డైమెన్షన్ (L x W x H)
మి.మీ
|
బరువు
కిలో
|
| n ప్రామాణిక యూనిట్ పనితీరు | |||||
| RM7n_A | 7.5 | 12.5 | 1.18 | 840 x 680 x 810 | 169 |
| RM11n_A | 11 | 12.5 | 1.65 | 182 | |
| 1. ఎయిర్ డెలివరీ (FAD*) (వాల్యూమెట్రిక్ ఫ్లో) అనేది పూర్తి యూనిట్ యొక్క ఆపరేటింగ్ పరామితి, ISO 1217:2009 యొక్క అనుబంధం Cకి అనుగుణంగా పరీక్షించబడింది. | |||||
మూసివేసిన కంప్రెసర్ గదులలో పరిసర గాలి ఉష్ణోగ్రతలు పెరిగినప్పుడు ప్రామాణిక గాలి-చల్లబడిన ఇండక్షన్ మోటార్లు సామర్థ్యాన్ని కోల్పోతాయి. IP66 ఆయిల్-కూల్డ్ పర్మనెంట్ మాగ్నెట్ మోటార్ సింథటిక్ కంప్రెసర్ ద్రవాన్ని శీతలీకరణ మాధ్యమంగా ఉపయోగిస్తుంది, నేరుగా స్టేటర్ కూలింగ్ జాకెట్ ద్వారా ప్రసరిస్తుంది.
| టెక్నికల్ మెట్రిక్ | IE3 స్థిర వేగం | IE5 ECO-PM VSD |
|---|---|---|
| రక్షణ రేటింగ్ | IP55 | IP66 (ఆయిల్-కూల్డ్) |
| థర్మల్ ఇన్సులేషన్ | క్లాస్ ఎఫ్ | క్లాస్ హెచ్ |
| స్పీడ్ రెగ్యులేషన్ | సింగిల్ స్పీడ్ | స్టెప్‌లెస్ (40%–100%) |
| ఒత్తిడి హెచ్చుతగ్గులు | ± 0.5 బార్ లేదా అంతకంటే ఎక్కువ | ఖచ్చితమైన (± 0.1 బార్) |
క్లాస్ H ఇన్సులేషన్ నియోడైమియమ్-ఐరన్-బోరాన్ అయస్కాంతాలను డీమాగ్నెటైజ్ చేయకుండా 180°C అంతర్గత ఉష్ణోగ్రతల వద్ద నిరంతర మోటార్ ఆపరేషన్‌ను అనుమతిస్తుంది, వేగవంతమైన వినియోగ మార్పుల సమయంలో హెడర్ ఒత్తిడిని ±0.1 బార్‌లో ఉంచుతుంది.
అనుకూలీకరించదగిన తక్కువ శక్తి గల RM స్క్రూ ఎయిర్ కంప్రెసర్ ఎలక్ట్రికల్ ప్యానెల్‌లు బాహ్య ట్రాన్స్‌ఫార్మర్‌లు అవసరం లేకుండా గ్లోబల్ గ్రిడ్ వోల్టేజ్‌లకు (50Hz లేదా 60Hz వద్ద 220V నుండి 440V వరకు) మద్దతునిస్తాయి.
ఎయిర్-యాక్చువేటెడ్ స్టాంపింగ్ క్లాంప్‌లు మరియు రోబోటిక్ చేతుల కోసం స్థిరమైన లైన్ ప్రెజర్‌ను సరఫరా చేస్తుంది.
తక్కువ ఆయిల్ క్యారీఓవర్ క్లీన్‌రూమ్ న్యూమాటిక్ సిలిండర్లు మరియు క్యాప్సూల్ ఫిల్లింగ్ పరికరాలను రక్షిస్తుంది.
భారీ మ్యాచింగ్ కార్యకలాపాల సమయంలో గాలికి సంబంధించిన చక్స్ మరియు ఆటోమేటెడ్ షీట్ ఫీడర్‌లను డ్రైవ్ చేస్తుంది.
స్థిరమైన ఒత్తిడి అవసరమయ్యే హై-స్పీడ్ బాట్లింగ్ మరియు బ్యాగ్ సీలింగ్ లైన్‌లకు శక్తినిస్తుంది.
రోటరీ స్క్రూ కంప్రెషన్ సామర్థ్యం మగ మరియు ఆడ రోటర్ ఇంటర్‌లోబ్‌ల మధ్య గాలి బ్యాక్‌ఫ్లోను తగ్గించడంపై ఆధారపడి ఉంటుంది. స్టాండర్డ్ సిమెట్రిక్ రోటర్లు అధిక-పీడన గాలిని కుదింపు సమయంలో తక్కువ-పీడన తీసుకోవడం గదుల్లోకి మళ్లీ ప్రవేశించడానికి అనుమతిస్తాయి, అధిక రాపిడి వేడిని ఉత్పత్తి చేస్తాయి మరియు షాఫ్ట్ శక్తిని కోల్పోతాయి. ఈ కంప్రెసర్‌లోని అసమాన 5:6 రోటర్ ప్రొఫైల్ భ్రమణం సమయంలో ద్రవ నియంత్రణను ఆప్టిమైజ్ చేస్తుంది, వినియోగించే శక్తికి కిలోవాట్-గంటకు 11% ఎక్కువ డిచ్ఛార్జ్ ఎయిర్ వాల్యూమ్‌ను అందిస్తుంది.
| ఎనర్జీ ఎఫిషియన్సీ మెట్రిక్స్ | పనితీరు విలువ |
|---|---|
| రోటర్ మెకానికల్ సామర్థ్యం | +11% వరకు మెరుగుదల |
| ఉత్సర్గ వాల్యూమెట్రిక్ దిగుబడి | +11% వరకు పెరుగుదల |
| మొత్తం విద్యుత్ ఖర్చు ఆదా | 12% నుండి 30% పొదుపు |
| దిగువ లూబ్ ఆయిల్ పరిమితి | 3-5 ppm క్రింద |
ప్లేట్ హీట్ ఎక్స్ఛేంజర్లకు కనెక్ట్ చేసినప్పుడు, కందెన చమురు లూప్ థర్మల్ శక్తిని ఫ్యాక్టరీ వాటర్ సర్క్యూట్లలోకి బదిలీ చేస్తుంది. సౌకర్యాలు బాయిలర్ ఫీడ్‌వాటర్‌ను వేడి చేయగలవు లేదా అదనపు సహజ వాయువును కాల్చకుండా 70 ° C వరకు నీటిని ప్రాసెస్ చేయగలవు.
డెచువాన్ దీర్ఘకాలిక సైట్ విశ్వసనీయతను నిర్ధారించడానికి తక్కువ-శక్తి RM స్క్రూ ఎయిర్ కంప్రెసర్ కోసం పూర్తి విడిభాగాల మద్దతును నిర్వహిస్తుంది.
ఫ్యాక్టరీ-సరిపోలిన 2,000-గంటల మరియు 4,000-గంటల ఫిల్టర్ మరియు సెపరేటర్ కిట్‌లు సింగిల్ మెయింటెనెన్స్ బాక్స్‌లలో రవాణా చేయబడతాయి.
నిజమైన రీప్లేస్‌మెంట్ ఫిల్టర్‌లు ఆన్‌లైన్ ప్రామాణికత తనిఖీల కోసం లేజర్-చెక్కబడిన క్రమ సంఖ్యలను కలిగి ఉంటాయి.
పార్ట్స్‌కేర్ కాంపోనెంట్ డెలివరీ మరియు ప్యాకేజీకేర్ పూర్తి-కవరేజ్ మెయింటెనెన్స్ ప్రోగ్రామ్‌ల ద్వారా మద్దతు ఉంది.
IE5 శాశ్వత అయస్కాంతం VSD మోటార్ RPMని 40% నుండి 100% వేగం పరిధిలో మారుస్తుంది. లైన్ ప్రెజర్ 0.05 బార్ తగ్గినప్పుడు, డ్రైవ్ హెడర్ ఒత్తిడిని ±0.1 బార్ సెట్‌పాయింట్‌కి పునరుద్ధరించడానికి మిల్లీసెకన్లలో మోటార్‌ను వేగవంతం చేస్తుంది.
ముందుగా, ఎయిర్-ఆయిల్ సెపరేటర్ ఎలిమెంట్ అంతటా డిఫరెన్షియల్ ప్రెజర్ గేజ్‌ని తనిఖీ చేయండి. ఒత్తిడి తగ్గుదల 0.8 బార్‌ను మించి ఉంటే, సెపరేటర్ ఎలిమెంట్‌ను భర్తీ చేయండి మరియు శిధిలాల అడ్డుపడటం కోసం ఆయిల్ రిటర్న్ లైన్ స్కావెంజ్ ఆరిఫైస్‌ను తనిఖీ చేయండి.
తక్కువ-శక్తి RM స్క్రూ ఎయిర్ కంప్రెసర్ యొక్క నాన్-వెల్డెడ్ టాప్ కూలర్ దృఢమైన వెల్డెడ్ హెడర్‌లకు బదులుగా మెకానికల్ ఎక్స్‌పాన్షన్ జాయింట్‌లను ఉపయోగిస్తుంది. ఇది హెడర్ జాయింట్‌లను పగులగొట్టకుండా థర్మల్ సైకిల్స్ సమయంలో కోర్ ట్యూబ్‌లు స్వేచ్ఛగా విస్తరించడానికి మరియు కుదించడానికి అనుమతిస్తుంది.
